什么是防爆裂澆注料？什么原因?qū)е聺沧⒘媳?/h1>

文章出處：盛世金鼎  發(fā)表時間：2019-07-09 10:14:50

關(guān)于什么是防爆裂澆注料？盛世金鼎的小編說，耐火澆注料采用了微粉和高效分散劑技術(shù)，致密度大大提高，而透氣度很低，從而降低了澆注料的防爆裂性能，這就是防爆裂澆注料。

那什么原因?qū)е聺沧⒘媳涯?？其實影響澆注料爆裂的因素較多，如加水量、透氣性、坯體的殘存水分、強度、升溫制度、構(gòu)件結(jié)構(gòu)等。有關(guān)澆注料爆裂的研究也多是圍繞這幾方面展開的，研究發(fā)現(xiàn)，快速烘烤或初次使用過程中澆注料內(nèi)部水分蒸汽形成的水蒸氣是澆注料爆裂的直接原因，而澆注料在烘烤或初次使用過程中因承受熱沖擊而產(chǎn)生的熱應(yīng)力則為重要的間接原因與推動力。

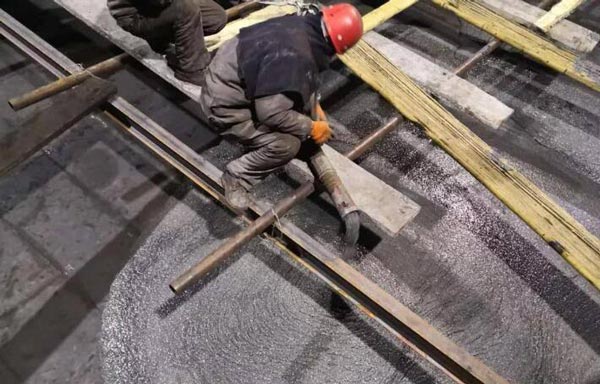

熱應(yīng)力導(dǎo)致的爆裂

另外在如何提高澆注料的抗爆裂性上，很多人認為澆注料的爆裂原因就是蒸汽壓力大，而在提高抗爆裂性的工作上則主要研究了提高澆注料的透氣度，不定型耐火澆注料的結(jié)構(gòu)和低溫性質(zhì)的混凝土非常相似。經(jīng)過測試混凝土大料塊在單面快速加熱過程中的內(nèi)部蒸汽壓力最大值小于4MPa。爆裂時蒸汽壓力為2.1MPa。而測得澆注料加熱時的最大蒸汽壓力小于2.5MPa。熱應(yīng)力破壞很少被看做是澆注料爆裂的成因，但它在涂層及與澆注料相似的混凝土的爆裂中應(yīng)用較多且成功。即遍使用了幾十年的混凝土（水分含量已經(jīng)很低），在突遇高溫時也有爆裂現(xiàn)象發(fā)生。耐火澆注料也一樣。在經(jīng)過快速升溫過程中，材料一方面經(jīng)受水分快速蒸發(fā)而形成的蒸氣壓力，同時也承受著熱沖擊產(chǎn)生的熱應(yīng)力。熱應(yīng)力至爆裂機制認為，在快速加熱過程中，材料表面溫度高，內(nèi)部溫度低，表面的熱膨脹受到內(nèi)部的約束而產(chǎn)生高的熱應(yīng)力，從而導(dǎo)致裂紋的形成，這是高溫爆裂產(chǎn)生的本質(zhì)因素。而蒸汽壓力只是作為爆裂的“觸發(fā)”因素并不能起到擴展裂紋的作用。

蒸汽壓力導(dǎo)致爆裂的原因

關(guān)于蒸汽壓力導(dǎo)致耐火澆注料爆裂的要點是，澆注料中的水分在高溫下蒸發(fā)，如果澆注料透氣性差或加熱速率過快，產(chǎn)生的蒸汽無法及時排除而在澆注料內(nèi)部聚集形成高壓蒸汽當蒸汽壓力超過澆注料的極限強度時，澆注料將發(fā)生爆裂。影響水蒸氣壓力致爆的主要影響因素有水蒸氣壓力、水（氣）排除方式、以及澆注料坯體的強度、內(nèi)部結(jié)構(gòu)和透氣度。

從微觀方面分析指出：氣孔中水蒸氣的流動為渦流而非層流，在此我們對低水泥澆注料和超低水泥澆注料在脫水后進行了分析指出，隨著水泥含量減少，澆注料中水泥水化產(chǎn)物的分解溫度從300℃降至200℃，低水泥澆注料在200℃吸熱明顯，超低水泥澆注料則無明顯吸熱，指出升溫速率及水泥初始水化條件對澆注料烘烤起決定作用。經(jīng)過采用灰色分析系統(tǒng)對澆注料的氣孔參數(shù)與澆注料的熱導(dǎo)率、強度及其透氣度等性能之間的關(guān)系做了研究指出100μm以下的孔徑對澆注料的強度影響顯著，且氣孔參數(shù)與強度間的關(guān)聯(lián)度隨熱處理溫度不斷變化。
